電子膨脹閥管組是空調系統(tǒng)的關鍵部件，關系到整個機組的運行狀態(tài)。電子膨脹閥的不良會給整個空調系統(tǒng)造成致命的危害，如壓縮機回液、室內機結冰漏水、室內機沒有效果等等。而電子膨脹閥是一種十分精密的零部件，其內部的步進電機等部件在高溫的情況下極易受到損壞。因此，電子膨脹閥管組的焊接過程是一種十分重要的工序，必須按照電子膨脹閥式樣本的要求，對電子膨脹閥的焊接做好足夠的保護措施，保證電子膨脹閥閥體的溫度不超過樣本的規(guī)定要求（一般要求不超過120度）。

電子膨脹閥焊接方法

通常電子膨脹閥焊接時的保護措施是對閥體用水進行降溫，以往的做法是在閥體上包一塊濕布，這種做法有明顯的缺陷，因為銅管的導熱性能極好，僅靠包塊濕布是無法保證閥體的溫度不超過規(guī)定要求的，這樣會導致電子膨脹閥管組不良率非常的高。

下面兩種方法可以很大程度上保障電子膨脹閥在焊接時不會被燒壞，降低電子膨脹閥管組的不良率。

1.將電子膨脹閥閥體整個浸到水中，將電子膨脹閥的進出管與其連接管進行焊接，焊接時必須進行充氮保護。必須注意，為了防止充入的氮氣被加熱成高溫氣體從閥芯經(jīng)過損壞電子膨脹閥，焊接時必須從膨脹閥的進出口分別充氮氣進行保護。具操作如下：

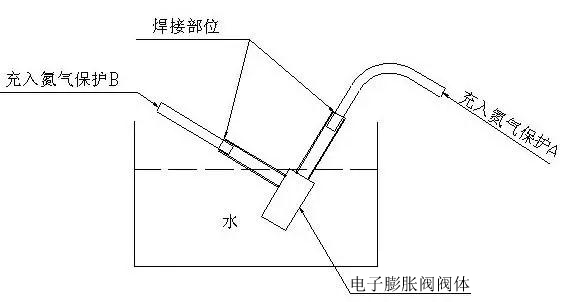

如上圖中所示，焊接左端接管時，如圖示意位置“充入氮氣保護A”充入氮氣，防止焊接時對部件造成氧化，同時也保證了加熱的高溫氮氣不從閥芯通過；同樣焊接右端接管時，如圖示意位置“充入氮氣保護B”充入氮氣保證被加熱的高溫氮氣不從閥芯通過。

2.在焊接電子膨脹閥管組時，用噴水頭對電子膨脹閥閥體進行連續(xù)的噴水，水流量的大小必須保障流經(jīng)膨脹閥閥體的整個表面。和前面所述的一樣，焊接時也必須進行充氮保護。必須注意，為了防止充入的氮氣被加熱成高溫氣體從閥芯經(jīng)過損壞電子膨脹閥，焊接時必須從膨脹閥的進出口分別充氮氣進行保護。具體操作如下：

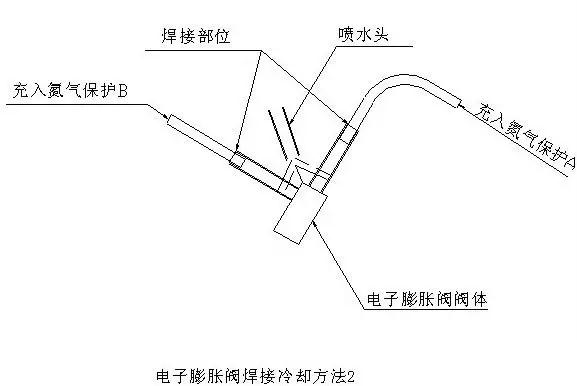

如上圖中所示，焊接左端接管時，如圖示意位置“充入氮氣保護A”充入氮氣，防止焊接時對部件造成氧化，同時也保證了加熱的高溫氮氣不從閥芯通過；同樣焊接右端接管時，如圖示意位置“充入氮氣保護B”充入氮氣保證被加熱的高溫氮氣不從閥芯通過。

該操作適用于現(xiàn)場維修：焊接噴水時，可以用一個礦泉水瓶子，罐滿水，在蓋子上打一個孔．焊接時將瓶里的水擠出來，連續(xù)均勻的噴在閥體上，為了使水噴到閥上更加均勻，可以先用濕布把閥體包起來，焊接時直接把水噴到濕布上，水流量必須合適，必須保證濕布持續(xù)處于濕潤的狀態(tài)，絕對注意水不能噴到閥體內部．焊接充氮氣操作比較容易，不作贅述，但需要確認焊接時膨脹閥是打開的。
