看完就能知道電子膨脹閥到底該怎么用了？

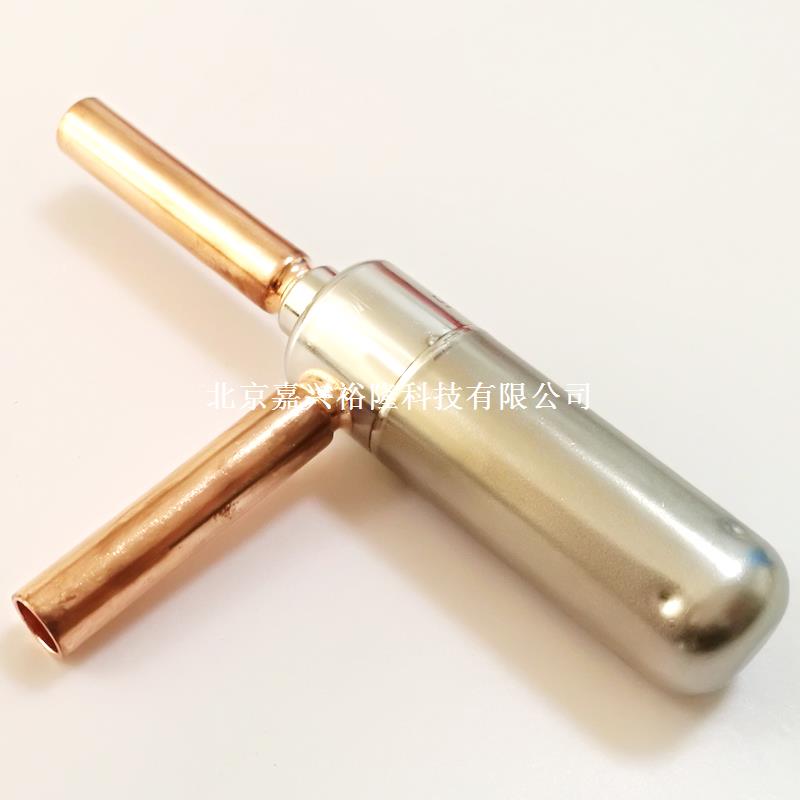

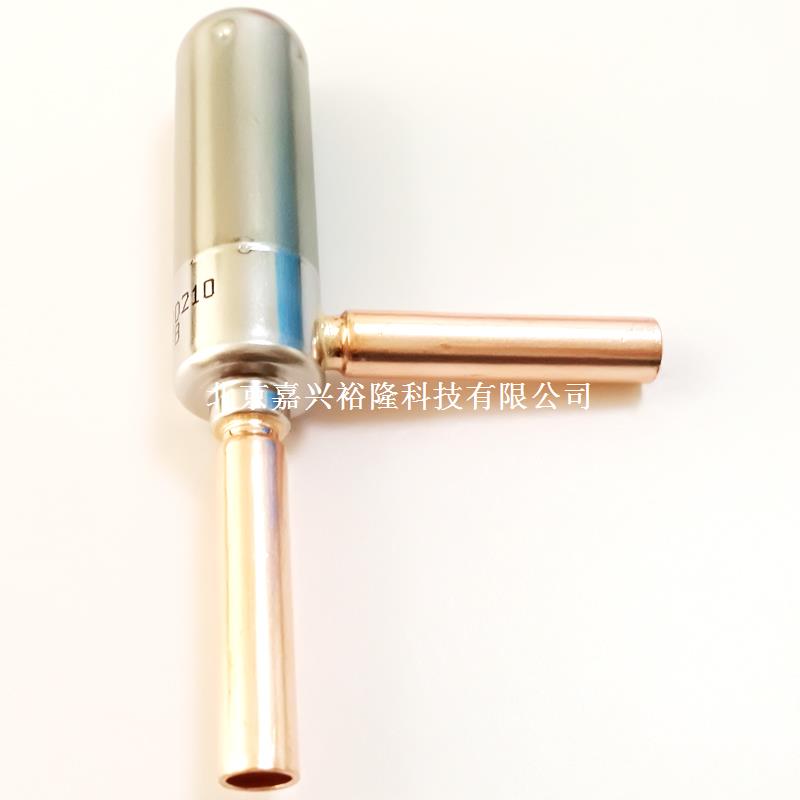

電子膨脹閥是一種可按預設程序調節進入制冷裝置的制冷劑流量的節流元件。在一些負荷變化較劇烈或運行工況范圍較寬的場合,傳統的節流元件(如毛細管、熱力膨脹閥等)已不能滿足舒適性及節能方面的要求,電子膨脹閥結合壓縮機變容量技術已得到越來越廣泛的應用。

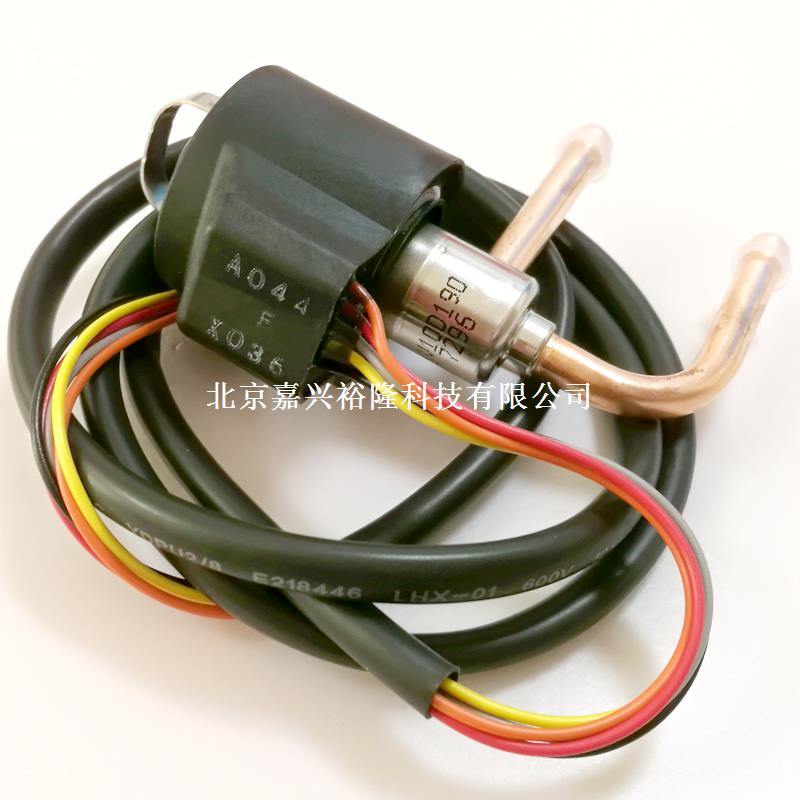

組成:
轉子：相當于同步電機的轉子，其連接閥桿控制閥孔開度大小。
定子：相當于同步電子的定子；其將電能轉為磁場驅動轉子轉動。
閥針（芯）：其受轉子驅動，端部呈錐形，上下移動進行流量調節。
閥體：一般采用黃銅制造。
吸氣過熱度控制：
吸氣過熱度控制系統由電子膨脹閥、壓力傳感器、溫度傳感器、控制器組成，工作時，壓力傳感器將蒸發器出口壓力P1、溫度傳感器將壓縮機吸氣過熱度傳給控制器，控制器將信號處理后，隨后輸出指令作用于電子膨脹主閥的步進電機，將閥開到需要的位置。電子膨脹閥吸氣過熱度控制制冷系統原理圖如下圖所示：
優點：
電子膨脹閥從全閉到全開狀態其用時僅需幾秒鐘，反應和動作速度快，開閉特性和速度均可人為設定；電子膨脹閥可在10%--100%的范圍內進行精確調節，且調節范圍可根據不同產品的特性進行設定。
作用：
電子膨脹閥：負責根據接受到的脈沖信號控制膨脹閥開度，保證適量的供液量和合適過熱度。
壓力傳感器：負責檢測蒸發壓力，并將蒸發壓力值轉變成4-20mA的電流信號。
溫度傳感器：可以根據溫度的不同電阻值也不同。
控制器：控制器是該系統的核心器件，作用類似于人體大腦。控制器可以接受壓力傳感器送來的4－20mA電流信號，和溫度傳感器的電阻值信號。根據這些信號，通過內部的計算發出脈沖信號來控制電子膨脹閥的開度，保證系統供液量和過熱度。正常運轉時，控制器顯示系統的實際過熱度。
