四通閥毛細管或連接管破裂導致故障的解析過程
根據數據分析，可以判斷四通閥所有的失效都是由機械疲勞開裂引起的。解剖毛細根部有裂紋的失效部位后，發現樣品的先導閥沒有松動，判斷振動源來自D管傳輸。
由于D管異常振動，導致D管毛細根部應力集中，四通閥在長期應力作用下導致毛細根部疲勞開裂。同樣，解剖連接管根部有裂紋的失效試樣后，發現試樣沒有分叉的毛細裂紋，在形貌上符合疲勞斷裂的特征。

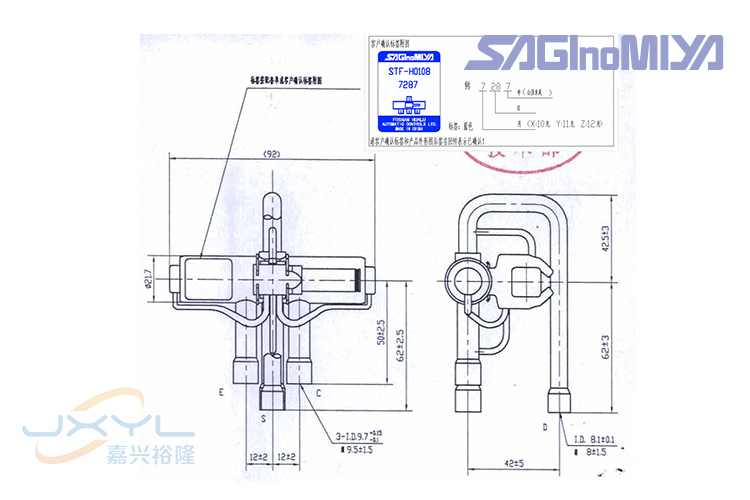

另外，由四通閥的結構特點決定，當發生振動時，毛細管或連接管根部與閥體的連接處是應力集中點。如果發生斷裂或裂紋等失效，往往發生在應力集中的地方。
為了減少毛細管和連接管裂紋造成的故障，必須減少系統的振動。通常，毛細管通過釬焊與四通閥閥體連接，焊接時使用焊劑。在有助熔劑和無助熔劑的地方，銅管受到外界振動時的剪切力是均勻的，但在有助熔劑和無助熔劑的地方，由于銅管有效應力面積的變化，振動的應力變化很大。在累積載荷的作用下，銅管在這里最容易開裂。
因此，為了避免這種故障，必須降低系統的振動。常用的方法是在空調樣機生產過程中對四通閥進行應力應變測試，以保證振動在可控范圍內。同時，批量生產的空調室外機出廠前必須定期取樣進行應力應變監測，從源頭上解決空調系統室外機振動導致四通閥失效的問題。
以上就是北京嘉興裕隆小編介紹的關于四通閥毛細管或連接管破裂導致故障的解析過程的相關內容，如果您想了解更多鷺宮四通閥的相關內容，歡迎您來電咨詢，我們將盡最大的努力滿足您的需求。北京嘉興裕隆公司（以下簡稱：北京嘉興）成立19年來一直致力于空調制冷行業的深耕與服務。北京嘉興是：日本鷺宮（佛山華鷺）中國區一級代理商，瑞典阿法拉伐板式換熱器的授權經銷商，美國江森自控及其旗下的廣州日立壓縮機的授權經銷商及其他進口空調制冷配件的特約經銷商。
