空調系統中四通閥換向故障判別
佛山華鷺制冷器件有限公司是專業生產電磁四通換向閥的企業，自開業以來，已有3500多萬套四通閥產品在市場上運行，產品質量得到市場肯定。由于空調市場發展迅速，空調性能不斷更新，相應地也給空調生產企業的售后服務工作帶來一定的難度。華鷺公司很早就對市場退回品進行了總結，并與客戶進行了技術交流。空調市場退回的四通閥中，標明四通閥換向不良或串氣的占絕大多數，對這些退回品進行性能測試，除了拆下四通閥時，燒壞活塞和主滑閥及意外碰傷變形之外，其余都滿足四通閥性能規格要求，換向正常。因此，存在一定的誤判現象，這種誤判對空調生產廠家和四通閥生產廠家都造成一定的不良影響。下面嘉興裕隆小編將從四通閥結構特點入手，分析市場出現的換向不良（串氣）產生原因及正確的判別方法，以期對空調售后服務有所幫助。
1 中間流量

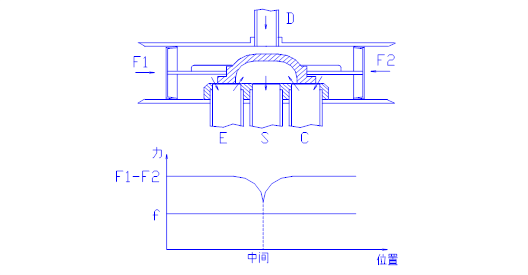

由四通閥結構不難發現，當主滑閥處于中間位置狀態時，如下圖所示，E、S、C三條接管互相串通，有一定的中間流量，此時，壓縮機高壓管內的冷媒可以直接流回低壓管。設計中間流量的目的是當主滑閥處在中間位置時，能起到卸壓的作用，避免空調系統受高壓破壞。
四通閥換向的基本條件是活塞兩端的壓力差（即排氣管與吸氣管的壓力差）（F1-F2）必須大于摩擦阻力f ，否則，四通閥將不會換向。換向所需的最低動作壓力差（華鷺的實際水平低于1Kgf/cm2）是靠系統流量來保證的（如上圖所示）。當左右活塞腔的壓力差（F1-F2）大于摩擦阻力f 時，四通閥換向開始，當主滑閥運動到中間位置時，四通閥的E、S、C三條接管相互導通，壓縮機排出的冷媒一部份會從四通閥D接管直接經E、C接管流向S接管（壓縮機回氣口），形成瞬時串氣狀態。此時，若壓縮機排出的冷媒流量遠大于四通閥的中間流量損失，高低壓差不會有大的下降，四通閥有足夠大的換向壓力差使主滑閥到位；如果壓縮機排出的冷媒流量不足時，因四通閥的中間流量損失會使高低壓差有較大的下降，當高低壓差小于四通閥換向所需的最低動作壓力差時，主閥閥便停在中間位置，形成串氣。
1 中間流量
由四通閥結構不難發現，當主滑閥處于中間位置狀態時，如下圖所示，E、S、C三條接管互相串通，有一定的中間流量，此時，壓縮機高壓管內的冷媒可以直接流回低壓管。設計中間流量的目的是當主滑閥處在中間位置時，能起到卸壓的作用，避免空調系統受高壓破壞。
四通閥換向的基本條件是活塞兩端的壓力差（即排氣管與吸氣管的壓力差）（F1-F2）必須大于摩擦阻力f ，否則，四通閥將不會換向。換向所需的最低動作壓力差（華鷺的實際水平低于1Kgf/cm2）是靠系統流量來保證的（如上圖所示）。當左右活塞腔的壓力差（F1-F2）大于摩擦阻力f 時，四通閥換向開始，當主滑閥運動到中間位置時，四通閥的E、S、C三條接管相互導通，壓縮機排出的冷媒一部份會從四通閥D接管直接經E、C接管流向S接管（壓縮機回氣口），形成瞬時串氣狀態。此時，若壓縮機排出的冷媒流量遠大于四通閥的中間流量損失，高低壓差不會有大的下降，四通閥有足夠大的換向壓力差使主滑閥到位；如果壓縮機排出的冷媒流量不足時，因四通閥的中間流量損失會使高低壓差有較大的下降，當高低壓差小于四通閥換向所需的最低動作壓力差時，主閥閥便停在中間位置，形成串氣。
