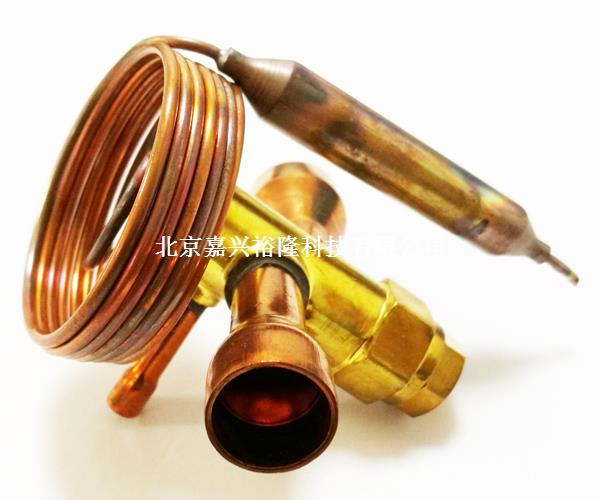

熱力膨脹閥是通過感受蒸發器出口氣態制冷劑的過熱度來控制進入蒸發器的制冷劑流量。按照平衡方式不同，熱力膨脹閥分為外平衡式和內平衡式。在工業冷卻設備中，一般采用外平衡式熱力膨脹閥。熱力膨脹閥由感應機構、執行機構、調整機構和閥體組成。感應機構中充注氟利昂工質，感溫包設置在蒸發器出口處，其出口處溫度與蒸發溫度之間存在溫差，通常稱為過熱度。感溫包感受到蒸發器出口溫度后，使整個感應系統處于對應的飽和壓力Pb。該壓力將通過膜片傳給頂桿直到閥芯。在壓力腔上部的膜片僅有Pb存在，膜片的下方有調整彈簧的彈簧力Pt和蒸發壓力P0，三者處于平衡時有Pb=Pt+Po。當蒸發器熱負荷增大時，出口過熱度偏高，Pb增大，Pb>Pt+Po，合力使頂桿、閥芯下移，熱力膨脹閥開啟增大，制冷劑流量按比例增加。反之，熱力膨脹閥開啟變小，制冷劑流量按比例減小。因此，制冷設備是由熱力膨脹閥通過控制過熱度實現制冷系統的自我調整。

熱力膨脹閥的作用

1， 節流降壓，將冷凝器冷凝后的高溫高壓液態制冷劑節流降壓，成為容易蒸發的低溫低壓的汽液混合物，進入蒸發器蒸發，吸收外界熱量；

2， 調節流量，根據感溫包或氣箱頭得到的溫度信號，膨脹閥能自動調節進入蒸發器的制冷劑流量，以適應制冷負荷不斷變化的需要。

3，保持一定過熱度、防止液擊和異常過熱膨脹閥通過流量的調節使蒸發器具有一定的過熱度，保證蒸發器總?cè)莘e的有效利用，避免液態制冷劑進入壓縮機引起液擊；同時又能控制過熱度在一定范圍，防止異常過熱現象的發生。

熱力膨脹閥的調整

熱力膨脹閥的調整工作，必須在制冷裝置正常運行狀態下進行。由于蒸發器表面無法放置測溫計，可以利用壓縮機的吸氣壓力作為蒸發器內的飽和壓力，查表得到近似蒸發溫度。用測溫計測出回氣管的溫度，與蒸發溫度對比來校核過熱度。調整中，如果感到過熱度太小，則可把調節螺桿按順時針方向轉動（即增大彈簧力，減小熱力膨脹閥開啟度），使流量減?。环粗?，若感到過熱度太大，即供液不足，則可把調節螺桿朝相反方向（逆時針）轉動，使流量增大。由于實際工作中的熱力膨脹閥感溫系統存在著一定的熱惰性，形成信號傳遞滯后，運行基本穩定后方可進行下一次調整。因此整個調整過程必須耐心細致，調節螺桿轉動的圈數一次不宜過多過快（直桿式熱力膨脹閥的調節螺桿轉動一圈，過熱度變化大概改變1~2℃）。
