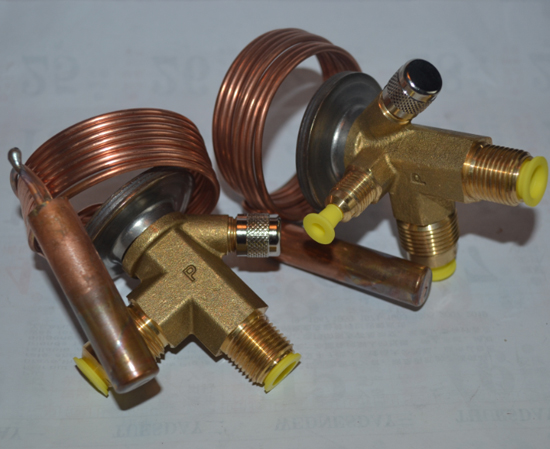

艾默生熱力膨脹閥TLE系列
特點：
·可拆式結構，便于安裝和維護
·雙向流通能力，在熱泵系統中，使用一個T熱力膨脹閥既能控制制冷又能控制制熱時的過熱度
·外部過熱度調節
·不銹鋼動力頭(18冷噸以下)
·動力頭、閥芯和法蘭均可拆卸
·冷量范圍從1/2至100冷噸(R22)
·最高運行壓力450psig(31bar)
·法蘭螺栓扭矩34Nm
|
TCL |
E |
5 |
H |
C |
5FT |
3/8×5/8 |
ODF |
S/T |
|
閥的系列
可拆式結構 |
平衡方式
E=外平衡式
1/4螺紋連接 |
名義制冷量
（冷噸） |
制冷劑代碼
H=R22
N=R407C
M=R134a
S=R404A
P=R507 |
充注代碼
C=普通充注
CA=熱泵充注
W100=MOP
Z=低溫充注 |
毛細管長度
5英尺/1.5米 |
接管規格
入口×出口 |
ODF=焊接 |
S/T=直通
ANG=直角 |
小容量T系列熱力膨脹閥(1.8至63KW，R22名義制冷量)
1.閥芯標準型號表：
|
膨脹閥型號 |
名義制冷量-千瓦Ton(KW) |
閥芯1 |
||||
|
R134a |
R22 |
R404A/R507 |
R407C |
型號 |
PCN |
|
|
TCLE |
1/4（0.9） |
1/2（1.8） |
1/4（0.9） |
1/2（1.8） |
X22440B1A |
037034 |
|
1/4（0.9） |
1/2（1.8） |
1/4（0.9） |
1/2（1.8） |
X22440B1B |
037035 |
|
|
3/4（2.6） |
1（3.5） |
1/2（1.8） |
1（3.5） |
X22440B2A |
037036 |
|
|
3/4（2.6） |
1（3.5） |
1/2（1.8） |
1（3.5） |
X22440B2B |
037037 |
|
|
1-1/2（5.3） |
2（7.0） |
1（3.5） |
2（7.0） |
X22440B3A |
037038 |
|
|
1-1/2（5.3） |
2（7.0） |
1（3.5） |
2（7.0） |
X22440B3B |
037039 |
|
|
2-1/2（8.8） |
3（10.5） |
2（7.0） |
3（10.5） |
X22440B4A |
037040 |
|
|
2-1/2（8.8） |
3（10.5） |
2（7.0） |
3（10.5） |
X22440B4B |
037041 |
|
|
3-1/2（12.3） |
5（17.5） |
3（10.5） |
5（17.5） |
X22440B5B |
037043 |
|
|
5-1/2（19.3） |
7-1/2（26.3） |
4-1/2（15.8） |
7-1/2（26.3） |
X22440B6B |
037045 |
|
|
7-1/2（26.3） |
10（35.0） |
7（24.5） |
10（35.0） |
X22440B7B |
037047 |
|
|
9（31.5） |
12（42.0） |
8（28.0） |
12（42.0） |
X22440B8B |
037049 |
|
|
TJLE |
9（31.5） |
11（38.5） |
7（24.5） |
11（38.5） |
XC724B4B |
093343 |
|
11（38.5） |
14（49.0） |
9（31.5） |
14（49.0） |
XC724B5B |
038699 |
|
|
TJR |
11（38.5） |
14（49.0） |
9（31.5） |
14（49.0） |
X11873B4B |
088837 |
|
13（45.5） |
18（63.0） |
12（42.0） |
18（63.0） |
X11873B5B |
089058 |
|
注：1.閥芯帶有墊片，墊片修理包X-13455-1(PCN:027579)
2.MOP為最高運行壓力限制(表壓)，防止壓縮機電機過載
3.動力頭型號最后一個字母表示平衡方式：A=內平衡，B=外平衡
大容量T系列熱力膨脹閥(77至350KW，R22名義制冷量)
1.閥芯標準型號表：
|
膨脹閥型號 |
名義制冷量-Ton（KW） |
閥芯1 |
||||
|
R134a |
R22 |
R404A/R507 |
R407C |
型號 |
PCN |
|
|
TER |
16（56） |
22（77） |
14（49） |
22（77） |
X9117B6B |
077896 |
|
19（66.5） |
26（91） |
16（56） |
26（91） |
X9117B7B |
078117 |
|
|
25（87.5） |
35（122.5） |
21（73.5） |
35（122.5） |
X9117B8B |
071155 |
|
|
31（108.5） |
45（157.5） |
27（94.5） |
45（157.5） |
X9117B9B |
029429 |
|
|
TIR |
45（157.5） |
55（192.5） |
37（129.5） |
55（192.5） |
X9166B10B |
070738 |
|
THR |
45（157.5） |
55（192.5） |
37（129.5） |
55（192.5） |
X9144B10B |
071238 |
|
55（192.5） |
70（245） |
48（168） |
70（245） |
X9144B11B |
020846 |
|
|
68（238） |
85（297.5） |
60（210） |
85（297.5） |
X9144B13B |
021067 |
|
|
TMR |
68（238） |
100（350） |
60（210） |
100（350） |
X9144B14B |
065123 |
注：1.閥芯帶有墊片，墊片修理包X-13455-1(PCN:027579)
注：1.動力頭組件內含安裝螺栓
2.MOP為最高運行壓力限制(表壓)，防止壓縮機電機過載
注：名義制冷量基于蒸發溫度4℃，膨脹閥入口液體溫度38℃閥兩端壓降R134a為60Psig/4.1bar，其他制冷劑的閥兩端壓降為100Psig/6.9bar
